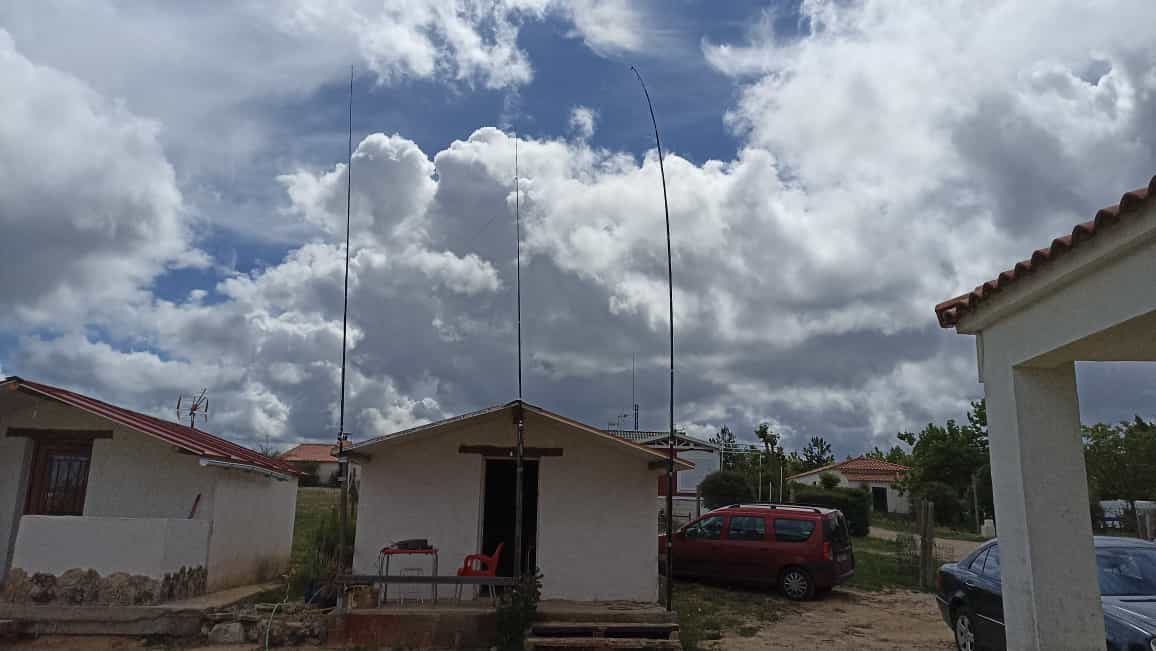

Las tres antenas caseras y al 100%
.jpeg)
.jpeg)
Jugando con las antenas y equipos una buena mañana tarde de Radio
martes, 13 de junio de 2023
jueves, 8 de junio de 2023
Fabricación de Antenas caseras 3
Fabricación
de Antenas caseras
T2LT 2m
Muy buenas
hoy trataremos el tema de fabricación de unas antenas fáciles y sencillas para
las actividades de aire libre.
Punto 1
Materia:
Cable RG58. Conector PL. Termo retráctil.
Punto 2 Elaboración:
Para de la
T2LT se necesitara la fabricación unos 3m de cable RG58 y un conector PL para
su conexión al equipo
Como se ve
en el dibujo la antena es toda completa dividida en 3 partes diferenciadas.
La primera
parte seria la parte trasera después de la bobina o choque ser 1m de longitud.
La segunda
parte de la antena seria la bobina o choque que sería una bobina de 9 espiras o
vueltas como cada uno quiera decirlo con
un diámetro de 2,5cm en las espiras o vueltas.
La tercera
parte seria el sistema radiante en la cual está dividida en dos partes ls
inferior de 44cm y la superior de 43 cm
La
contrición de la antena se empezaría por
marcar los 87cm y en su mitad a la altura de 44cm se quitando la primera capa de aislante del RG58
de jadón la malla y el vivo del cable al
aire hasta el final de los otros 43cm de distancia una vez realizada esa
operación se cortaría la malla del cable dejando solo 1cm de ella u con un
trozo de termo retráctil se taparía para que el efecto del agua no se cuele por
su interior.
Segundo paso
a seguir seria donde terminan los 87cm marcados empezar hacer la bobina o choque de 9
vueltas o espiras de 2,5cm de diámetro, una vez realizado se pondrá un poco de
cinta o una bridar para que sea consistente y no se nos deshaga.
Y por último
se dejara con el cable que nos sobre 1m para luego realizar la soldadura del
conector y lista para su funcionamiento.
Para poder
ponerla se utilizará una caña de pescar de 3m ce las que venden en el decatlón
Frecuencia
de resonancia:
144 MHz A 146 MHz
Fabricación de Antenas caseras 2
Fabricación
de Antenas caseras
Mari Pili
Muy buenas hoy trataremos el tema de fabricación de unas antenas fáciles y sencillas
para las actividades de aire libre.
Punto 1
Materia:
Cable RG58. Conector PL. Termo retráctil.
Punto 2 Elaboración:
Para de la
T2LT se necesitara la fabricación unos 11m de cable RG58 y un conector PL para
su conexión al equipo
Como se ve
en el dibujo la antena es toda completa dividida en 3 partes diferenciadas.
La primera
parte seria la denominada L en el dibujo que su media puede ser entre 1 y 1,5m
de longitud.
La segunda
parte de la antena seria la bobina o choque que sería una bobina de 5 espiras o
vueltas como cada uno quiera decirlo con
un diámetro de 11cm en las espiras o vueltas.
La tercera
parte seria el sistema radiante en la cual está dividida en dos partes de 2,64
m cada una con una totalidad de 5,28m.
La
contrición de la antena se empezaría por

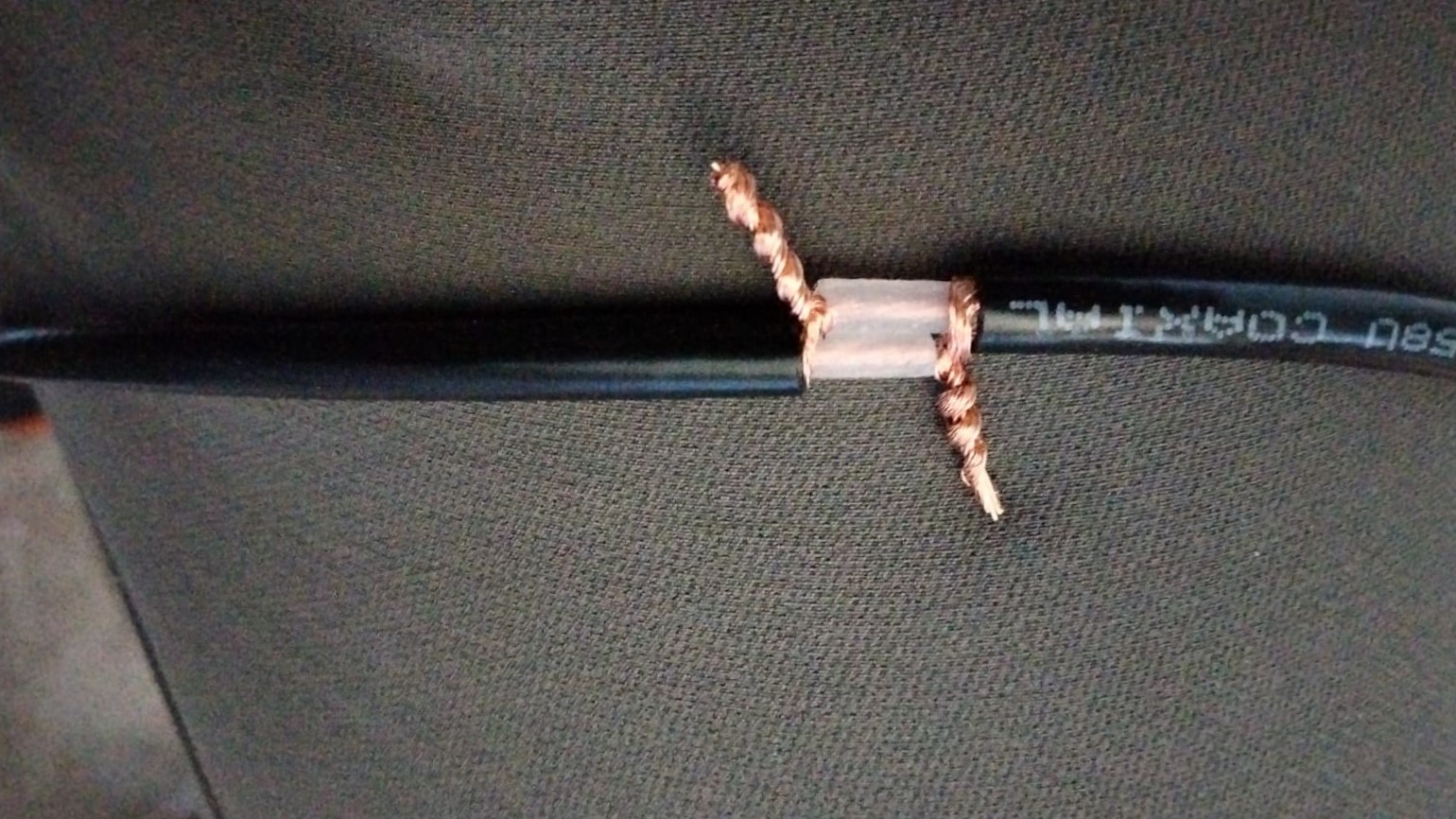

marcar los 5.28m y en su mitad a la altura de 2,64m cortando RG58 pelando las puntas a una distancia de 2cm para separar malla y
vivo en los dos lados del cable cortado para poder soldar la malla con el vivo
de un estreno y viceversa como se ve en la foto
Segundo paso
a seguir seria donde terminan los 5,28 marcados empezar hacer la bobina o choque
de 5 vueltas o espiras de 11cm de diámetro, una vez realizado se pondrá un poco
de cinta o una bridar para que sea consistente y no se nos deshaga.
Y por último
se dejara con el cable que nos sobre 1 o 1,5m para luego realizar la soldadura
del conector y una vez soldado el
conector se comprueba con un testar que
el empalme realizado no esté en corto.
Una ver
verificado solo queda el cortocircuitar la malla con el vio en la punta de la
antena poniendo termo retráctil en el empalme a mitad de antena y en la punta
para evitar que filtre el agua por el interior de la antena y
lista para su funcionamiento.
Para poder
ponerla se utilizará una caña de pescar de 6m ce las que venden en el decatlón
Frecuencia
de resonancia:
25.400
MHz A 28.500 MHz.
Fabricación de Antenas caseras
Fabricación
de Antenas caseras
T2LT
Muy buenas hoy trataremos el tema de fabricación de unas antenas fáciles y sencillas para
las actividades de aire libre.
Punto 1
Materia:
Cable RG58. Conector PL. Termo retráctil.
Punto 2 Elaboración:
Para de la
T2LT se necesitara la fabricación unos 3m de cable RG58 y un conector PL para
su conexión al equipo
Como se ve en el dibujo la
antena es toda completa dividida en 3 partes diferenciadas.
La primera parte seria la
denominada L en el dibujo que su media puede ser entre 1 y 1,5m de longitud.
La segunda parte de la antena
seria la bobina o choque que sería una bobina de 5 espiras o vueltas como
cada uno quiera decirlo con un diámetro de 11cm en las espiras o vueltas.
La tercera parte seria el
sistema radiante en la cual está dividida en dos partes de 2,64 m cada una con
una totalidad de 5,28m.
La contrición de la
antena se empezaría por marcar los 5.28m y en su mitad a la altura de
2,64m se quitando la primera capa de aislante del RG58 se deja la malla y
el vivo del cable al aire hasta el final de los otros 2.64m de distancia una
vez realizada esa operación se cortaría la malla del cable dejando solo 1cm de
ella u con un trozo de termo retráctil se taparía para que el efecto del agua
no se cuele por su interior.
Segundo paso a seguir seria
donde terminan los 5,28 marcados empezar hacer la bobina o choque de 5 vueltas
o espiras de 11cm de diámetro, una vez realizado se pondrá un poco de cinta o
una bridar para que sea consistente y no se nos deshaga.
Y por último se dejara con el
cable que nos sobre 1 o 1,5m para luego realizar la soldadura del conector y
lista para su funcionamiento.
Para poder ponerla se utilizará
una caña de pescar de 6m ce las que venden en el decatlón
Frecuencia de resonancia:
25.400 MHz A 28.500
MHz.
martes, 21 de abril de 2020
jueves, 26 de abril de 2018
domingo, 3 de febrero de 2013

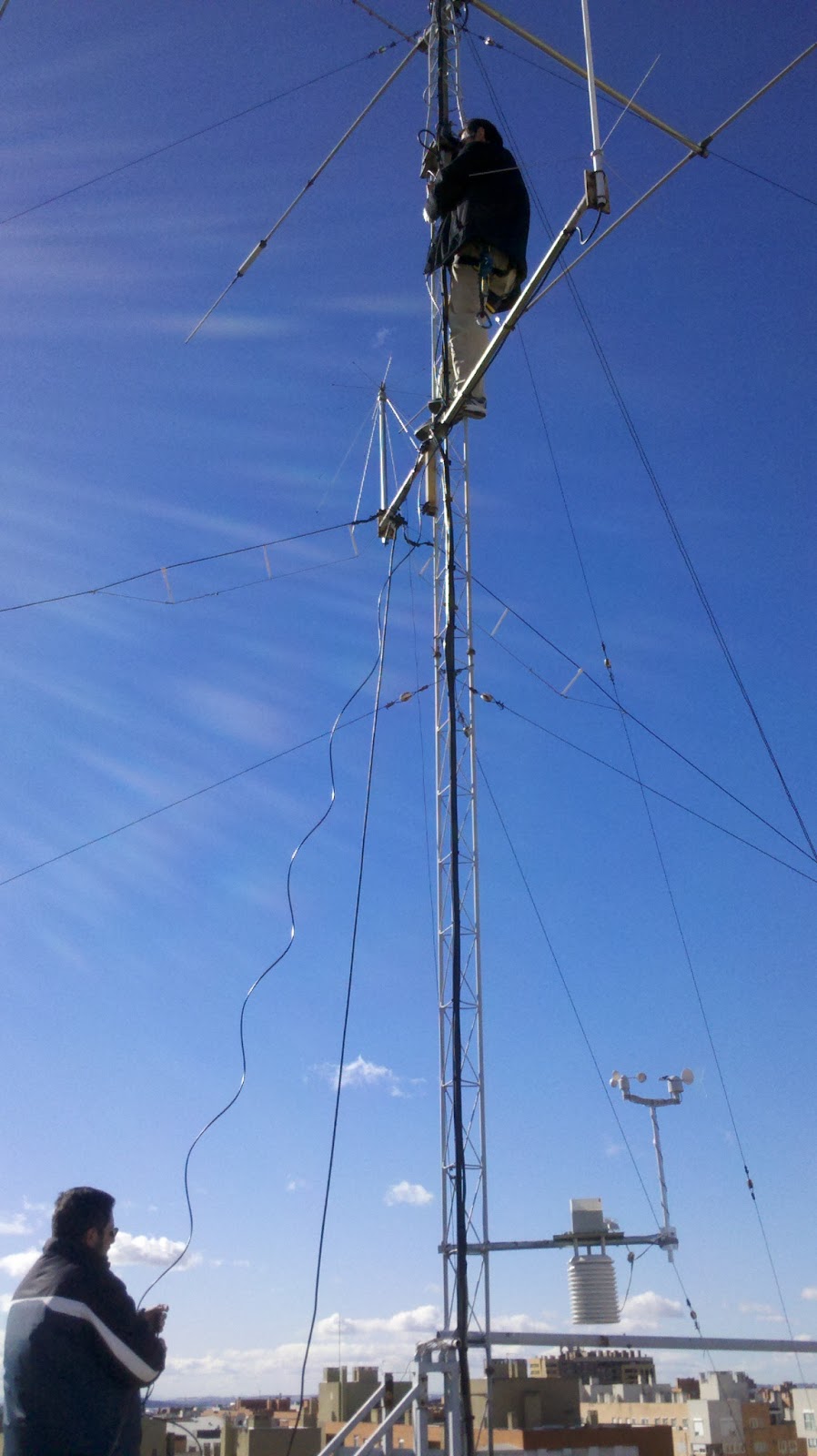

Instalacion de Radio enlace ( Mañana de cacharreo ajaja )
La estación donde se instalara el enlace
Tomando medidas de las tiradas de cables sectorial
Siguiendo con las medidas para la Parábola
Preparando la Instalación
Instalando la Parábola
Poniendo el cable de la Parábola
Orientando la Antena parabólica de enlace a 5Gb
Terminado el ajuste de la Parábola
Terminando la orientación de la Sectorial y empezando a coser los cables del evento para si enlace de 5Gb
Un día entretenido jugando con las antenas
La Sectorial
La Parabólica
Resultado de la señal del enlace
Otra vista de la sectorial
Al final una mañana de trabajo y con buenos resultados
Al final una mañana de trabajo y con buenos resultados
